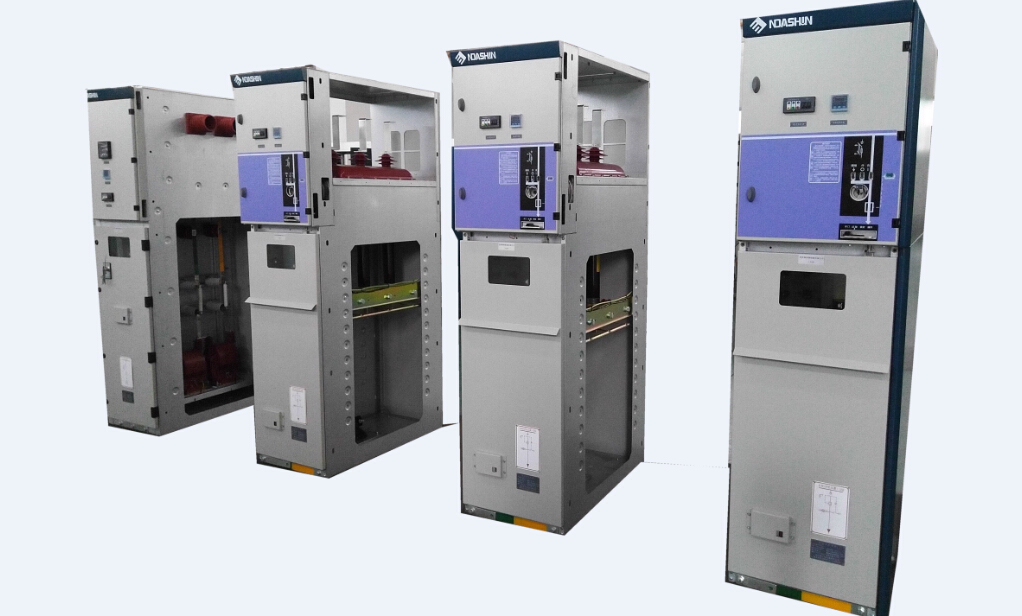

HXGN-12型單元式、模塊化六氟化硫環網柜是新一代六氟化硫開關
作為主要開關而整柜采用空氣絕緣的、適合用于配電自動化的、既緊
湊又可擴充的金屬封閉開關設備，具有機構簡單、操作靈活、聯鎖可
靠、安裝方便等特點，對各種不同的應用場合、不同的用戶要求均能
夠提供令人滿意的技術方案。
傳感技術和最新保護繼電器的采用，加上先進的技術性能及輕便靈
活的裝配方案，可以完全滿足市場不斷變化的需求。
HXGN-12型單元式六氟化硫環網柜的主開關分別采用ABB、西門子、
施耐德原裝型SF6負荷開關，或國產FLN48型、FLN36型SF6負荷開關，
也可以根據用戶的需求裝配BB、西門子、施耐德斷路器或國產斷路器。
|
項目 |
單位 |
數值 |
||
|
額定電壓 |
KV |
12 |
||
|
額定雷電沖擊耐受電壓 |
相間及相對地?cái)嗫陂g |
KV |
75 85 |
|
|
1分鐘工頻耐受電壓 |
相間及相對地?cái)嗫陂g |
KV |
42 48 |
|
|
額定頻率 |
HZ |
50/60 |
||
|
額定電流 |
主母線 |
A |
630 |
|
|
分支母線 |
630 |
|||
|
額定短時耐受電流 |
主回路 |
KA |
20/4s |
|
|
接地回路 |
17.4/2s |
|||
|
額定峰值耐受電流 |
KA |
50 |
||
|
轉移電流 |
A |
1700 |
||
|
防護等級 |
|
IP2X |
||
|
負荷開關機械壽命 |
次 |
2000 |
||
|
接地開關機械壽命 |
次 |
2000 |
||
